В чем разница между муфтами Storz и муфтами с эксцентриковым замком?

Муфты Storz и муфты с эксцентриковым замком в настоящее время являются двумя наиболее широко используемыми быстроразъемными соединениями. Основное отличие заключается в механизме их подключения: Муфты Шторц представляют собой симметричные поворотно-замковые муфты, включающиеся за счет взаимного вращения; в то время как муфты с эксцентриковым замком представляют собой зажимные муфты рычажного типа с наружной и внутренней резьбой, закрепленные кулачковыми рычагами с обеих сторон.

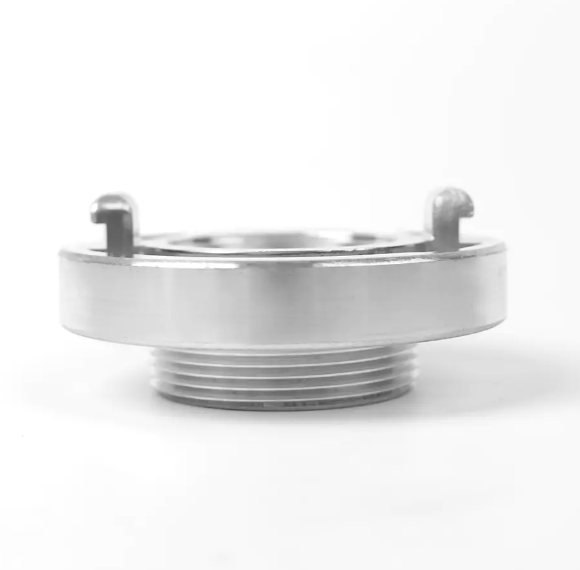

Что такое муфта Шторца?

Муфты Storz были первоначально изобретены Карлом Августом Гвидо Шторцем в 1882 году и широко используются в системах противопожарной защиты в Европе и во всем мире. Его самой большой особенностью является обозначение «папа/мама», что означает, что любые две муфты с одинаковыми характеристиками могут быть соединены напрямую, не заботясь об ориентации.

Основные преимущества муфт Storz:

• Быстрое подключение: Просто совместите две муфты и поверните их на 1/4 оборота (или 1/3 оборота), чтобы зафиксировать их на месте.


• Простое обслуживание: Уплотнительное кольцо расположено на уплотнительной поверхности, что упрощает его осмотр и замену.


• Устойчивость к высокому давлению: Широко используется в пожарных рукавах высокого давления и транспортировке сыпучих порошков.


• Высокая безопасность: Не легко ослабляется под давлением и обычно оснащен фиксирующим устройством для предотвращения случайного вращения.


Что такое муфта Camlock?

Кулачковая муфта (также известная как кулачково-шлицевая муфта) представляет собой соединительный компонент, работающий по принципу механических рычагов. Он состоит из переходника с прорезями и гнезда с рычагами.

Особенности муфт Camlock:

• Интуитивное управление: Просто вставьте переходник с наружной резьбой в переходник с внутренней резьбой и нажмите на рычаги с обеих сторон, чтобы завершить уплотнение.


• Широкое применение: Обычно используется в химической, нефтяной и сельскохозяйственной ирригационной промышленности, подходит для сред низкого и среднего давления с частой разборкой и повторной сборкой.


• Различные характеристики: Доступны в различных материалах, таких как алюминиевый сплав, нержавеющая сталь, латунь и полипропилен, для работы с различными химическими средами.



Ключевое сравнение муфт Storz и муфт с кулачковым замком

• Механизм подключения: Муфты Шторц имеют симметричный бесполый дизайн и фиксируются посредством взаимного вращения; С другой стороны, в муфтах с кулачковым замком используется боковой рычаг для прижатия и фиксации охватываемого конца к охватывающему концу.


• Области применения: Муфты Шторц are widely used in fire protection systems, large-diameter municipal water supply, and bulk dry powder transportation; cam-locked couplings are widely used in chemical, petroleum liquid transportation, and agricultural irrigation.


• Простота эксплуатации: Муфты Шторц connect extremely quickly, matching from either end without needing to determine direction; cam-locked couplings must be used in pairs, and operation is limited by the male and female ends.


• Ударопрочность и стабильность: Муфты Шторц distribute stress evenly after rotational engagement, exhibiting strong shock resistance and high pressure resistance; cam-locked couplings, under severe vibration, have a potential risk of lever arm loosening.


• Выбор материала: Муфты Шторц are primarily made of aluminum alloy and stainless steel, emphasizing high strength; cam-locking couplings come in a variety of materials, including brass and polypropylene, to accommodate various chemical media.



Как выбрать подходящий именно вам вариант?

При выборе между Муфты Шторц и кулачковых муфт, учитывайте следующие факторы:

• Отраслевые стандарты: Муфты Шторц are often mandatory standards for fire protection systems or municipal water supply.


• Характеристики СМИ: Для коррозионно-активных химикатов может быть предпочтительным использование различных материалов, доступных для кулачковых муфт (таких как полипропилен или нержавеющая сталь 316).


• Частота подключения: Для чрезвычайно быстрых и ненаправленных соединений (например, при аварийно-спасательных операциях) предпочтительным выбором являются муфты Storz.


• Рабочее давление: Для гидравлических операций под высоким давлением структурная стабильность Storz обычно превосходит стандартные конструкции с кулачковым замком.



Хотя оба типа муфт обеспечивают быстрое соединение труб, муфты Storz доминируют в противопожарной защите и системах передачи высокого давления благодаря своей уникальной симметричной конструкции. С другой стороны, кулачковые муфты становятся все более популярными в общепромышленных областях благодаря разнообразию материалов и интуитивно понятному управлению.
