Какие бывают фланцевые соединения?

В различных системах механической трансмиссии муфты играют решающую роль в соединении двух валов (ведущем и ведомом валах) и передаче крутящего момента. Среди множества типов муфт, фланцевые муфты широко используются в различных тяжелых машинах и трансмиссиях высокой мощности благодаря своей простой конструкции, хорошей центровке и большой мощности передачи крутящего момента.

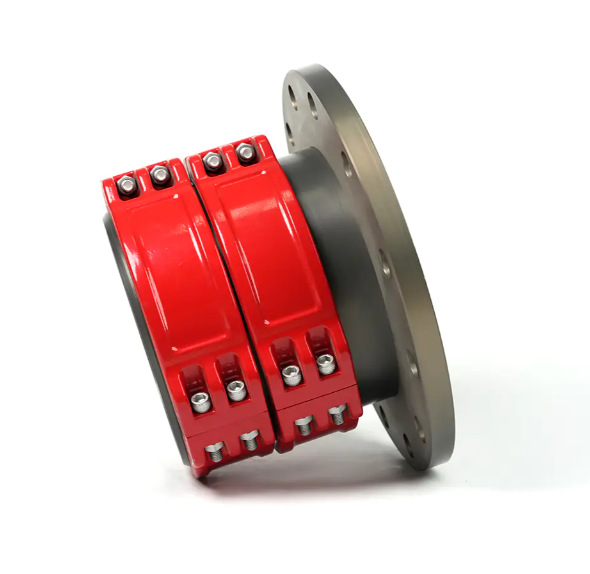

Основные типы фланцевых муфт и их характеристики

Во фланцевых муфтах по существу используются болты для соединения двух фланцевых полумуфт, обеспечивая соединение двух валов и передачу мощности. В зависимости от конструкции и способности компенсировать перекос валов их можно в основном разделить на следующие две категории:

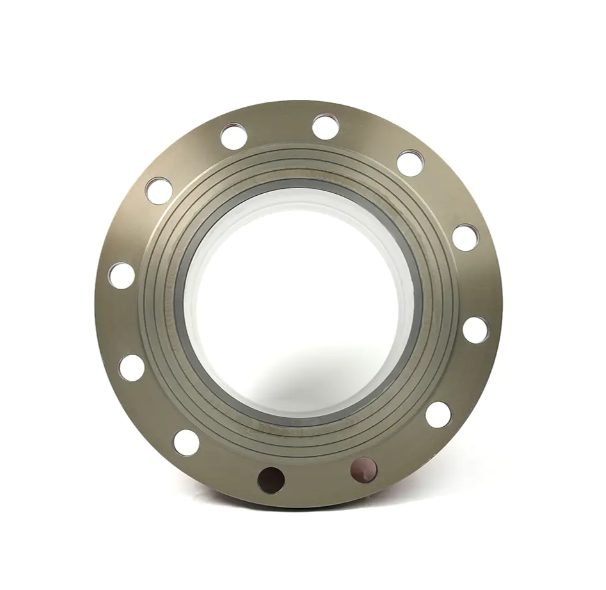

1. Жесткая фланцевая муфта

Жесткие фланцевые муфты — самый ранний и простой тип фланцевых муфт.

Структурные характеристики: Этот тип муфты обычно состоит из двух простых дискообразных полумуфт, скрепленных вместе болтами. Он имеет компактную конструкцию и небольшие радиальные размеры.

Рабочие характеристики: Жесткие муфты требуют точного выравнивания двух валов, поскольку у них нет возможности компенсировать осевое смещение (например, радиальные, угловые или осевые отклонения).

Сценарии применения: В основном используется в низкоскоростных трансмиссионных устройствах с большими нагрузками, где требуется высокая центровка валов и плавная работа, например, в соединениях концов вала для больших двигателей.

2. Гибкие фланцевые муфты

Чтобы учесть неизбежные ошибки установки вала или относительные смещения во время работы в реальных механических трансмиссиях, инженеры разработали различные гибкие муфты с возможностью компенсации. Многие гибкие муфты также используют базовую конструктивную форму фланцевые муфты .

Гибкая фланцевая муфта в форме перла:

Особенности: Между двумя фланцами вставлен упругий элемент в форме перла. Этот упругий элемент поглощает и компенсирует определенное осевое смещение, а также обеспечивает гашение вибраций и буферизацию.

Приложения: Широко используемый в приложениях, требующих плавной работы и гашения вибраций, это один из наиболее распространенных типов муфт.

Фланцевые муфты зубчатого типа:

Особенности: В этом типе муфты для передачи крутящего момента используется зацепление внутренних и внешних зубьев. Внешняя зубчатая втулка обычно соединяется с фланцевой конструкцией. Контакт между внутренними и внешними зубьями позволяет валу иметь определенную степень компенсации углового и радиального смещения.

Приложения: Подходит для передаточных устройств с высоким крутящим моментом, высокой скоростью и требующих компенсации больших угловых смещений.

Фланцевые муфты лопастного типа:

Особенности: В качестве соединительных элементов используются высокоэластичные резиновые кольца шин. Он имеет сильную компенсационную способность и превосходные характеристики гашения вибрации.

Приложения: В основном используется в подъемно-транспортном оборудовании, металлургическом и горнодобывающем оборудовании и других устройствах с большими ударными нагрузками.

Точки выбора фланцевых муфт

Выбор подходящей фланцевой муфты имеет решающее значение и требует всестороннего учета следующих факторов:

• Требуемый передаваемый крутящий момент: Это основная основа выбора, гарантирующая, что муфта выдержит рабочую нагрузку.


• Вид и величина перекоса валов: Если точность соосности двух валов невысока или в процессе работы наблюдается большое смещение, следует выбрать тип гибкой муфты.


• Рабочая скорость и вибрация/удары: Для работы на высоких скоростях или при ударных нагрузках необходимы муфты с хорошим балансом и характеристиками гашения вибрации.


• Требования к установке и обслуживанию: Легкость установки и разборки фланцевых муфт сокращает время технического обслуживания.



Будь то жесткие или гибкие соединения, фланцевые муфты являются краеугольным камнем надежной передачи мощности в механическом проектировании. Понимание типов фланцевых муфт и выбор наиболее подходящей из них с учетом реальных условий эксплуатации имеет решающее значение для обеспечения эффективной и стабильной работы передаточных устройств.
