Как использовать и выбирать муфту для пожарного шланга Storz？

А Муфта для пожарного шланга Storz представляет собой симметричный бесполый соединитель с кулачком и канавкой, который позволяет соединять две одинаковые половинки без резьбы. В отличие от резьбовых соединений, требующих совмещения охватывающего и охватывающего концов, любые две муфты Storz одинакового номинального размера мгновенно соединяются с помощью вращение на четверть оборота . Такая конструкция делает его стандартным выбором для быстрого развертывания системы пожаротушения во всем мире — он используется пожарными службами, промышленными объектами и спасательными службами аэропортов в Европе, Северной Америке и за ее пределами.

Выбор правильной муфты Storz зависит от трех основных факторов: номинальный диаметр, материал и номинальное давление . Правильное выполнение этих требований гарантирует бесперебойную работу в экстремальных условиях пожаротушения.

Понимание Муфта Шторц Размеры и когда использовать каждый

Муфты Storz классифицируются по их номинальный диаметр (DN) , который относится к внутреннему размеру отверстия муфты, а не к внешнему диаметру. Стандартные размеры варьируются от DN 25 до Ду 150, каждый из которых соответствует конкретным требованиям к потоку.

В Европе и странах, соответствующих стандартам DIN 14307, Ду 52 и Ду 75 являются наиболее широко распространенными размерами для муниципальных пожарных служб. В Северной Америке версии Storz диаметром 2,5 дюйма (приблизительно DN 65) и 4 дюйма (приблизительно DN 100) широко распространены на выходах гидрантов и нагнетательных патрубках насосов.

Как правильно подключать и отключать муфту Storz

Процедура подключения проста, но техника имеет значение — особенно под давлением или в условиях плохой видимости. Для надежного соединения без утечек выполните следующие действия:

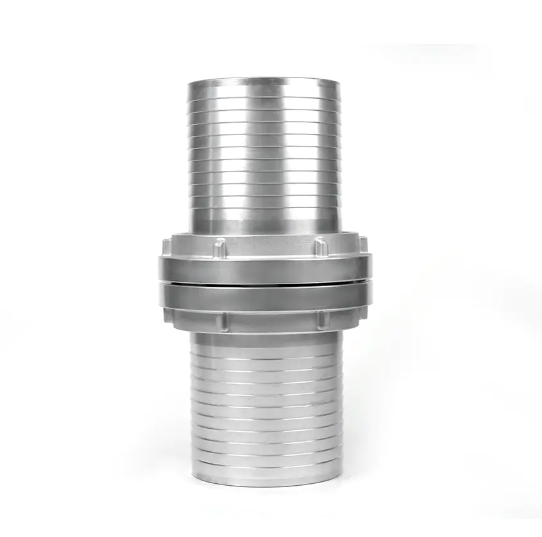

Соединение двух муфт Storz

1. Перед соединением проверьте обе поверхности соединения и уплотнительные прокладки на наличие мусора, порезов или деформации.
2. Аlign the two couplings face-to-face so the выступы (уши) с замком — поднятый кулачок на одном вставляется в соответствующую выемку на другом.
3. Повернуть одну муфту примерно 90° по часовой стрелке пока не почувствуете или не услышите щелчок стопорного фиксатора.
4. Проверьте соединение, осторожно раздвинув две половины — заблокированная муфта Storz не разъединится при ручном натяжении.
5. Убедитесь, что прокладка сидит заподлицо и по окружности не выступает выступающий край.

Отключение под остаточным давлением

Никогда не пытайтесь отсоединить фитинг Storz, пока линия находится под давлением. Остаточное давление не более 0,5 бар может привести к тому, что муфта расцепится с такой силой, что может причинить травму. Всегда стравливайте линию, подтверждайте нулевое давление, затем поверните половину 90° против часовой стрелки отделить.

Выбор подходящего материала для вашей рабочей среды

Муфты Storz изготавливаются из нескольких материалов, каждый из которых имеет определенные преимущества в зависимости от условий эксплуатации, веса и риска химического воздействия.

• Аluminum alloy (most common): Легкий вес примерно 0,3–1,2 кг для DN 52–DN 100, устойчив к коррозии и подходит для давления до 16 бар. Идеально подходит для мобильных пожарных устройств, где экономия веса повышает скорость работы.
• Нержавеющая сталь (AISI 304/316): Лучший выбор для стационарных установок, эксплуатации в морской воде или на химических предприятиях. Тяжелее алюминия, но рассчитан на более высокое рабочее давление — обычно до 25 бар — и устойчивы к хлоридной коррозии.
• Латунь: Используется в системах наследия и некоторых промышленных приложениях. Обеспечивает превосходную коррозионную стойкость и обрабатываемость, но увеличивает вес; менее распространен в современной пожарной службе.
• Полимер/высокопрочный композит: Новый вариант легких катушек со шлангами для оказания первой помощи и комплектов для пожаротушения в дикой природе. Обычно ограничивается ниже 10 бар рабочее давление.

Для большинства систем пожаротушения и муниципального водоснабжения, Алюминиевые муфты Storz, соответствующие DIN 14307 или EN 1947. представляют собой оптимальный баланс веса, прочности и стоимости.

Номинальные значения давления и что они означают на практике

Муфты Storz имеют два основных обозначения давления: номинальное рабочее давление (PN) и испытательное давление . Испытательное давление обычно 1,5× рабочее давление , подтверждено в ходе гидростатических заводских испытаний.

Аlways select a coupling rated for как минимум на 25 % выше максимального рабочего давления вашей системы. . Для систем стояков высотных зданий, где статическое давление может превышать 12 бар даже до повышения давления насоса, настоятельно рекомендуется использовать муфты из нержавеющей стали.

Выбор прокладки: наиболее упускаемый из виду фактор Муфта Шторц Производительность

Внутренняя плоская прокладка является единственным уплотнительным элементом муфты Storz, поэтому ее состояние и выбор материала имеют решающее значение. Изношенная или несовместимая прокладка является причиной основная причина утечек Storz в обслуживании.

• EPDM (мономер этиленпропилендиена): Стандартный выбор для водоснабжения. Рассчитан на температуру от −40 °C до 120 °C. Совместим с водой, пенообразователями и мягкими чистящими средствами.
• NBR/Нитрил: Используйте там, где может присутствовать минеральное масло или жидкости на нефтяной основе, например, при тушении разливов топлива или на нефтеперерабатывающих заводах. Не подходит для сред, богатых озоном.
• Силикон: Применение при высоких температурах выше 120 °C, например, при промывке паром или перегретой водой. Меньшая механическая прочность по сравнению с EPDM.
• ПТФЭ: Химическая стойкость в очень широком диапазоне pH. Предпочтителен для агрессивных промышленных жидкостей, но требует точной установки во избежание деформации холодного течения.

Прокладки следует проверять перед каждым использованием и заменять при появлении трещин на поверхности, остаточной деформации сжатия или деформации кромок. Не смазывайте прокладки Storz смазками на нефтяной основе. , поскольку они ухудшают качество EPDM и NBR. Используйте только смазку на основе силикона или простую воду.

Стандарты и сертификаты, на которые следует обратить внимание при покупке

Муфты Storz, предназначенные для использования в пожарных службах, должны соответствовать признанным стандартам, определяющим допуски на размеры, характеристики материалов и требования к испытаниям под давлением. Несоответствующие требованиям муфты могут выглядеть похожими, но не обеспечивают надежной блокировки с сертифицированным оборудованием.

• DIN 14307 (Германия/широко распространен в Европе): Базовый стандарт, охватывающий размеры и требования к материалам для алюминиевых муфт Storz диаметром от DN 25 до DN 150.
• ЕН 1947: Европейский стандарт для муфт для пожарных рукавов, гармонизирующий требования DIN 14307 во всех странах-членах ЕС. Ищите маркировку CE там, где этого требуют местные правила закупок.
• NFPA 1963 (США): Управляет соединениями пожарных шлангов, включая фитинги типа Storz, используемые в департаментах Северной Америки. Определяет геометрию выступов, эквиваленты резьбы и протоколы испытаний.
• АS 4484 (Australia): Аustralian standard for fire hose couplings referencing Storz dimensions adapted to local fire service requirements.

При покупке для использования в целях противопожарной защиты учреждений или государственных органов всегда запрашивайте сертификат производителя на материал и отчет о гидростатических испытаниях для подтверждения соответствия перед установкой.

Рекомендации по техническому обслуживанию, проверке и хранению

А Storz coupling that is well maintained will reliably function for от 10 до 20 лет в регулярном обслуживании. Процедура технического обслуживания проста, но должна быть последовательной.

Аfter Each Use

• Промойте чистой пресной водой, чтобы удалить соль, остатки пенообразователя или осадок.
• Полностью высушите перед хранением, чтобы предотвратить точечную коррозию на поверхностях из алюминиевых сплавов.
• Замените пылезащитный колпачок, чтобы защитить поверхность прокладки от воздействия ультрафиолета и физических повреждений.

Контрольный список периодических проверок

• Проверьте геометрию наконечников — изогнутые или деформированные наконечники препятствуют полному повороту на 90° и могут привести к случайному отсоединению под давлением.
• Проверьте фиксацию фиксации, соединив два одинаковых узла и проверив надежное зацепление.
• Осмотрите канавку для посадки прокладки на предмет задиров или вкраплений песка, которые могут порезать прокладки во время соединения.
• Ежегодно проводить гидростатическое испытание на 1,5× рабочее давление для муфт, используемых в ответственных системах жизнеобеспечения.

Условия хранения

Храните муфты Storz вдали от прямых солнечных лучей (которые разрушают прокладки из EPDM), нефтепродуктов и температур ниже -20 °C в течение длительного времени. Горизонтальное подвешивание на стойках для шлангов предотвращает ударные повреждения проушин проушин, которые могут возникнуть, когда муфты складываются друг на друга.

Распространенные конфигурации адаптеров при сочетании систем муфт

На практике пожарные службы часто используют оборудование со смешанными стандартами соединения, особенно при интеграции с муниципальными сетями гидрантов, партнерами по взаимопомощи или устаревшей инфраструктурой, в которой используются резьбовые или мгновенные соединения. Переходники Storz-to-other решают эту проблему.

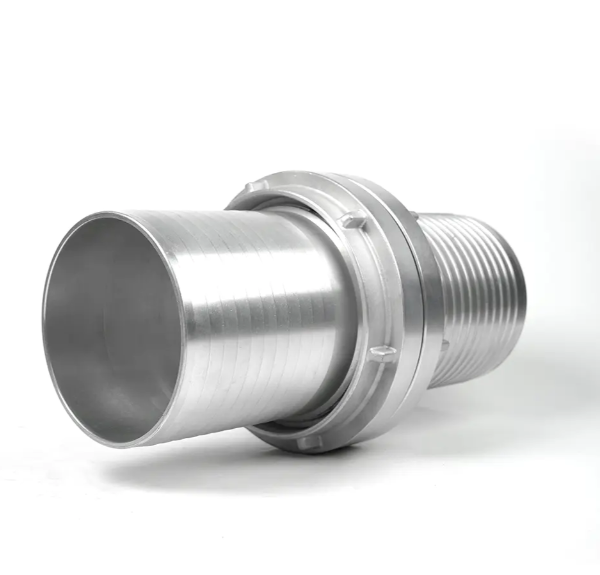

• Резьба Storz к BSP (британская стандартная труба): Аllows Storz hose to connect to threaded hydrant outlets or pump ports. Available in male and female BSP configurations, typically 1½" to 4" BSP.
• Резьба Storz к NH (National Hose, США): Требуется, когда устройство для Северной Америки соединяется с линиями питания, оборудованными Storz. Переходник Storz с 2½ дюйма NH на 2,5 дюйма является одним из наиболее распространенных в аптечках для трансграничных или аэропортовых перевозок.
• Переходник Storz DN 75 на DN 52: А reducing adapter that steps down supply-line diameter for attack hose deployment without requiring a separate wye divider.
• Шторц в камеру: Используется в промышленных условиях, где фитинги Camlock (тип C/E) являются стандартными для технологического оборудования, а для соединений пожарных шлангов используется Storz.

Аlways specify the точный тип, размер и номинальное давление входной и выходной муфты при заказе адаптеров. Несоответствие номинальных значений давления на адаптере является частой причиной неисправностей при бурении с высоким расходом.
