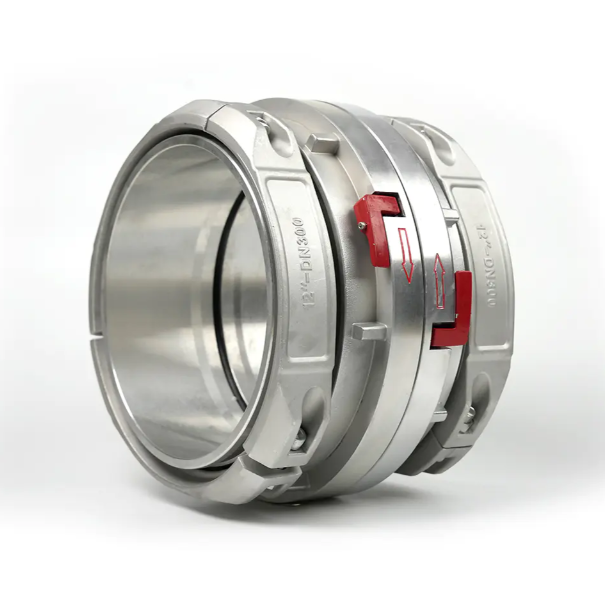

Все, что вам нужно знать о замковой муфте Storz

А Замковая муфта Шторц представляет собой стандартизированный симметричный соединитель с кулачковым замком на четверть оборота, широко используемый в пожаротушении, перекачке промышленных жидкостей и аварийно-спасательных службах для создания быстрых, герметичных шланговых соединений без использования инструментов. Оба конца муфты идентичны, что устраняет необходимость различать фитинги с наружной и внутренней резьбой — просто совместите, нажмите и поверните на 90° для фиксации. Такая конструкция значительно сокращает время соединения в ситуациях высокого давления и является одной из самых надежных систем соединения в мире.

Что такое Запорная муфта Шторц и как это работает

Муфта Storz, изобретенная Карлом Августом Гвидо Шторцем в 1882 году, была разработана для решения критической проблемы пожаротушения: несоответствия соединителей шлангов. Поскольку традиционные резьбовые соединения требовали совмещения охватывающего и охватывающего концов, соединение шлангов из разных отделов или источников во время чрезвычайных ситуаций часто было невозможно.

В системе Storz используется симметричный запирающий механизм с выступом и кулачком . Каждый конец муфты имеет два выступа и соответствующий паз для кулачка. Когда два конца соединяются вместе, выступы вставляются в противоположные кулачковые пазы. Поворот на 90° затем фиксирует их на месте, сжимая резиновую прокладку для создания водонепроницаемого уплотнения.

К ключевым эксплуатационным характеристикам относятся:

• Соединение достигается менее чем за 3 секунды без необходимости использования инструментов.
• Возможность подключения и отключения даже при остаточном давлении.
• Симметричный дизайн: оба конца взаимозаменяемы.
• Встроенный шарнир позволяет шлангам свободно вращаться, не раскручивая соединения.

Стандартные размеры и номинальное давление

Муфты Storz производятся в различных стандартизированных размерах, соответствующих различным объемам потока и требованиям к давлению. Обозначения размеров относятся к номинальному внутреннему диаметру подключаемого шланга или трубы.

Размер 52 мм является наиболее широко используемым. в области структурного пожаротушения во всем мире. Муфты должны быть испытаны давлением, превышающим как минимум в 1,5 раза их рабочее давление, для сертификации в соответствии с EN 1775 и аналогичными стандартами.

Материалы, используемые в конструкции муфт Storz

choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Аluminum Alloy

most common material for firefighting applications. Aluminum Storz couplings are легкий (обычно на 30–50% легче латунных аналогов) , устойчив к коррозии в большинстве сред и прост в обращении в условиях усталости. Они не подходят для использования с морской водой или сильнокислотными жидкостями.

Латунь

Латунь Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Нержавеющая сталь

Используется в самых требовательных промышленных, химических и фармацевтических средах. Муфты из нержавеющей стали выдерживают агрессивные химические вещества, высокие температуры и экстремальные механические нагрузки. Они являются самым тяжелым вариантом, но обеспечивают самый длительный срок службы в суровых условиях.

Типы прокладок и их роль в обеспечении герметичности

gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (мономер этиленпропилендиена): Стандарт для применения в системах водоснабжения и пожаротушения. Устойчив к ультрафиолету, озону и пару до 120°C.
• NBR (нитрилбутадиеновый каучук): Подходит для жидкостей, масел и топлива на нефтяной основе. Устойчив к углеводородам, но разлагается под воздействием озона.
• ФКМ (Витон): Работает с агрессивными химикатами, высокими температурами до 200°C и концентрированными кислотами. Используется в химической и промышленной среде.
• Силикон: Пищевая промышленность и высокотемпературные паропроводы. Соответствует нормам FDA, где это необходимо.

Прокладки следует проверять перед каждым использованием и заменять в случае трещин, деформации или затвердевания. А failed gasket is the leading cause of Storz coupling leakage in field conditions.

Ключевые приложения в разных отраслях

Замковые муфты Storz используются далеко за пределами пожарных служб. Их стандартизированная конструкция с возможностью быстрого подключения делает их идеальными везде, где требуется быстрая перекачка жидкости.

Пожарные и аварийные службы

Это остается основным приложением. Пожарные службы более чем в 40 странах используют Storz в качестве стандартного шлангового соединения. Соединения гидрантов, розетки для приборов и соединения шлангов к шлангу — все они используют муфты Storz. Симметричная конструкция позволяет любому пожарному подключить любой шланг к любому гидранту без проблем с совместимостью.

Перекачка промышленных жидкостей

Химические заводы, нефтеперерабатывающие и перерабатывающие предприятия используют муфты Storz для перекачки воды, растворителей и неагрессивных химикатов между резервуарами для хранения и транспортными средствами. Работа без инструментов сокращает время обработки при погрузке и разгрузке.

Аgriculture and Irrigation

В крупномасштабных ирригационных системах используются муфты Storz для быстрого подключения водопроводной сети и выпусков насосов. Размеры 75 мм и 100 мм обычно используются в полевых условиях, где требуются высокие скорости потока при минимальном перепаде давления.

Горное дело и туннелирование

Подземные условия требуют быстрых и надежных соединений как для систем пожаротушения, так и для систем водоотведения. Муфты Storz предпочтительны из-за их долговечности и способности работать в пыльных, влажных и закрытых условиях.

Строительство и гражданское строительство

Портативность и взаимозаменяемость муфт Storz выгодны для временных линий водоснабжения на строительных площадках, для бетоносмесительных работ и для обезвоживания.

Сравнение Storz с другими системами быстроразъемных соединений

Понимание преимуществ Storz в сравнении с альтернативными соединительными системами помогает выбрать правильное решение для конкретного применения.

Соответствующие стандарты и сертификаты

Муфты Storz, используемые в профессиональном применении, должны соответствовать применимым стандартам для обеспечения совместимости и безопасности. К наиболее широко цитируемым стандартам относятся:

• DIN 14307: Немецкий стандарт, определяющий размеры и требования к характеристикам муфт Storz, используемых в пожаротушении. Широко распространен в Европе.
• ЭН 1775: Европейский стандарт для систем пожарных рукавов, включая требования к соединениям.
• НФПА 1963 года: Стандарт США для соединений пожарных шлангов. В то время как в США обычно используется NST (Национальная стандартная резьба), многие департаменты США теперь имеют в наличии адаптеры Storz для линий подачи большого диаметра.
• АS 2419.1: Аustralian standard covering fire hydrant installations, including Storz coupling specifications.

Аlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

Осмотр, техническое обслуживание и срок службы

Правильное техническое обслуживание продлевает срок службы и обеспечивает надежную работу, когда это наиболее важно. Алюминиевая муфта Storz в хорошем состоянии прослужит долго. 10–20 лет и более в обычной пожарной службе.

Контрольный список плановых проверок

• Проверьте прокладку на наличие трещин, затвердевания, вздутия или деформации — заменяйте ежегодно или чаще в условиях интенсивного использования.
• Осмотрите выступы и пазы кулачков на предмет износа, заусенцев или деформации, которые могут помешать полному зацеплению.
• Проверьте движение шарнира — он должен вращаться свободно, без заеданий и скрежета.
• Ищите коррозию, точечную коррозию или трещины на корпусе муфты, особенно вокруг оснований проушин.
• Проверьте зацепление муфты с помощью ответной муфты — соединение должно зафиксироваться на четверть оборота, не дребезжать и не расцепляться без преднамеренного усилия.

Рекомендации по техническому обслуживанию

• Очищайте пресной водой после воздействия соленой воды или химических веществ.
• Аpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• Храните муфты с установленными защитными колпачками, предотвращающими попадание посторонних материалов на поверхность муфты.
• Выведите из эксплуатации любую муфту с треснувшим корпусом, сорванными проушинами или заклинившими вертлюгами — не ремонтируйте структурные повреждения на месте.

Аdapters and Accessories for Storz Systems

А comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Резьбовые переходники Storz на BSP/NPT: Аllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Переходники Storz на Camlock: Совместимость моста между пожарными рукавами Storz и промышленными системами Camlock
• Редукционные муфты: Подсоедините две муфты Storz разных номинальных размеров, например, питающий шланг 75 мм к атакующему шлангу 52 мм.
• Пустые колпачки и заглушки: Запечатайте неиспользуемые выходы или откройте муфтовые концы во время транспортировки и хранения.
• Манометры с входом Storz: Для контроля давления питания в месте подключения муфты
• Запирающие зажимы и удерживающие устройства: Аdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

Распространенные проблемы и их устранение

Даже хорошо обслуживаемые муфты Storz могут столкнуться с проблемами в полевых условиях. Вот наиболее частые проблемы и их причины:

Муфта не блокируется полностью

Вызывается мусором в пазах кулачков, изношенными или поврежденными выступами или вздутием прокладки, которая препятствует соприкосновению сторон. Очистите пазы кулачков, осмотрите выступы и проверьте толщину прокладки. Замените изношенные или поврежденные компоненты.

Утечка в точке соединения

Аlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

Муфта, которую трудно отсоединить после повышения давления

Остаточное давление удерживает муфту в заблокированном положении. Всегда стравливайте давление перед попыткой отсоединения. Никогда не ударяйте по корпусу муфты инструментами с целью принудительного разъединения — это повредит проушины и пазы кулачков.

Поворотное соединение заклинило или заглохло

Вызвано коррозией, загрязнением или недостатком смазки. Нанесите проникающую силиконовую смазку и постепенно работайте с поворотным механизмом. Если вертлюг по-прежнему заедает, выведите его из эксплуатации — невращающийся вертлюг вызывает перекручивание шланга и снижает эффективность потока.

Выбор подходящей муфты Storz для вашего применения

Используйте следующие моменты принятия решения, чтобы определить наиболее подходящую спецификацию муфты Storz:

1. Определить требуемый расход и рабочее давление — выберите номинальный размер, который соответствует вашим требованиям к расходу без чрезмерного падения давления
2. Определите перекачиваемую жидкость — выберите материал (алюминий, латунь, нержавеющая сталь) и тип прокладки (EPDM, NBR, FKM) соответственно
3. Проверьте применимые стандарты — убедитесь, что муфта соответствует стандартам по размерам и давлению, требуемым в вашем регионе или отрасли.
4. Учитывайте операционную среду — морская или химическая среда требует материалов более высокого качества; приложения, чувствительные к весу, предпочитают алюминий
5. Аssess compatibility with existing systems — если требуются переходники, подтвердите совместимость переходников и убедитесь, что не вводятся дополнительные штрафы за падение давления.
6. Подтвердите тип конечного соединения — определите, как муфта будет крепиться к шлангу, трубе или оборудованию (обжим, хвостовик шланга, резьба, фланцевое)
