Что такое заглушка Storz с замком?

А Заглушка Storz с замком представляет собой специализированный промышленный фитинг, предназначенный для герметизации напорных или всасывающих концов труб, клапанов и шлангов, совместимых со Storz. В отличие от стандартных колпачков Storz, «запорный» вариант включает в себя механическую защелку или предохранительный механизм - часто подпружиненный штифт или ползунок с поворотным замком, - который предотвращает случайное расцепление муфты из-за высокочастотных вибраций, крутящего момента шланга или внезапных скачков давления. Он служит основным барьером безопасности в системах подачи жидкости, гарантируя, что неиспользуемые порты остаются воздухонепроницаемыми и водонепроницаемыми в жестких условиях эксплуатации.

Фундаментальная конструкция муфты Storz «бесполая», то есть оба конца соединения идентичны. Это устраняет необходимость совмещения наружной и внутренней резьбы, что значительно ускоряет развертывание в экстренных ситуациях. Пустой колпачок фактически действует как «конечная» точка этой системы. Когда механизм блокировки задействован, крышку нельзя повернуть или снять без ручного вмешательства, что обеспечивает необходимый уровень безопасности в общественной инфраструктуре и промышленных средах с высоким давлением.

Основная конструкция и механические компоненты

Чтобы понять эффективность Запорная заглушка Storz , необходимо изучить его структурную анатомию. Крышка обычно выкована или отлита из высокопрочных материалов и состоит из нескольких важных компонентов, которые работают согласованно, обеспечивая герметичность.

Система проушин

«Наконечники» представляют собой блокирующие крючки, определяющие соединение Storz. На глухой крышке эти выступы точно обработаны и входят в пазы приемной муфты. Расстояние между выступами, известное как Расстояние KA или расстояние выступа — основной показатель определения размера. Например, колпачок Storz диаметром 65 мм должен иметь соответствующее расстояние KA (обычно 81 мм), чтобы соответствовать соответствующему клапану.

Запирающий механизм

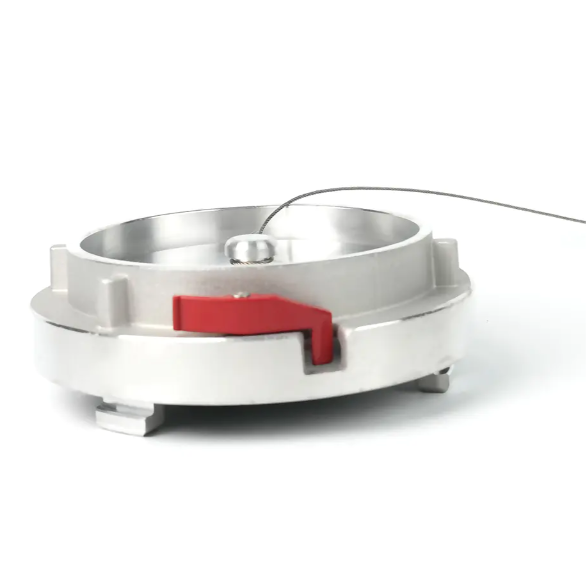

Функция «Запирание» отличает эту крышку от стандартных версий. Обычно он состоит из подпружиненная металлическая защелка расположен на внешнем крае. Как только крышка поворачивается в заблокированное положение (обычно поворот на 90 градусов), защелка защелкивается в выемке на приемной муфте. Это предотвращает встречное вращение. В средах с высокой вибрацией, например, на движущемся пожарном оборудовании или рядом с тяжелыми промышленными насосами, этот замок предотвращает ослабление вибрации крышки с течением времени.

Уплотнительные прокладки

Внутри лицевой стороны крышки находится прочная прокладка. В зависимости от предполагаемого использования эти прокладки изготавливаются из различных эластомеров:

• Нитрил (NBR): Стандарт для применения в воде и масле, обеспечивающий превосходную стойкость к износу.
• Витон (ФКМ): Используется для высокотемпературных или химических сред.
• ЭПДМ: Предпочтителен для наружного использования из-за его устойчивости к УФ-излучению и разрушению озона.

Технические характеристики и стандарты размеров

Запорная заглушка Storzs производятся в соответствии со строгими международными стандартами для обеспечения взаимозаменяемости. Наиболее распространенными стандартами являются: DIN (Немецкий институт стандартизации) и различные европейские нормы пожарной безопасности. Точность определения размера имеет жизненно важное значение; несовпадение расстояния КА даже на несколько миллиметров сделает колпачок бесполезным.

Критически важные приложения в современной инфраструктуре

Использование запирающих заглушек является обязательным в ряде секторов, где отказ удержания жидкости может привести к катастрофическому материальному ущербу или угрозе для окружающей среды.

Системы пожаротушения и стояки

Пожарные используют эти колпачки для защиты соединений пожарной охраны (FDC) снаружи зданий. Без запорной крышки мусор, гнездящиеся насекомые или вандалы могут заблокировать водный путь. При возникновении пожара пожарные должны быть уверены, что входное отверстие свободно. механизм блокировки гарантирует, что крышка останется на месте несмотря на городскую среду с интенсивным движением транспорта, где стандартные колпачки могут быть изменены.

Транспортировка сыпучих порошков и гранулятов

При пневматической транспортировке порошков (например, цемента, муки или пластиковых гранул) фитинги Storz используются повсеместно. Во время транспортировки вибрация автомобиля может привести к ослаблению незапирающихся фитингов. Запирающаяся заглушка предотвращает случайную выгрузку сухих сыпучих материалов, что может привести как к финансовым потерям, так и к опасности для органов дыхания операторов.

Управление сточными водами и аспирацией

В вакуумных машинах и очистных сооружениях для герметизации всасывающих патрубков используются заглушки Storz. Поскольку эти системы часто работают под отрицательным давлением, целостность уплотнительной прокладки имеет первостепенное значение для предотвращения кавитации насоса. Стопорный штифт обеспечивает идеальное центрирование крышки и прижатие к уплотнению, поддерживая вакуум.

Факторы материаловедения и долговечности

Выбор материала для Запорная заглушка Storz определяется средой, в которой он будет обитать. Использование неправильного сплава может привести к гальванической коррозии или механическому повреждению под давлением.

1. Кованый алюминий: Это самый распространенный материал. Ковка обеспечивает превосходную структуру зерен по сравнению с литьем, что позволяет крышке выдерживать рабочее давление до 16 бар (232 фунтов на квадратный дюйм) без трещин. Большинство из них жестко анодированы для предотвращения окисления.
2. Нержавеющая сталь (класс 316): Незаменим для морской среды или химических перерабатывающих заводов. Колпачки Storz из нержавеющей стали устойчивы к коррозии в соленой воде и часто используются в конфигурациях, работающих с кислотами, где присутствуют агрессивные чистящие средства.
3. Латунь/металл: Предпочтительны для подземных горных работ или во взрывоопасных средах (зоны ATEX), поскольку они являются «неискрящими» металлами. Если латунный колпачок уронить или ударить, то возникновение искры, способной воспламенить горючие газы, маловероятно.

Протоколы установки и обслуживания

Чтобы запорная заглушка Storz правильно выполняла свою функцию, необходимы правильная установка и периодическое техническое обслуживание. Неправильно установленный колпачок представляет собой опасность попадания снаряда под высоким давлением.

Этапы установки

1. Осмотрите прокладку на наличие трещин, песка или плоских пятен. 2. Совместите выступы заглушки с пазами на неподвижной муфте. 3. Сильно нажмите и поверните крышку по часовой стрелке. 4. Продолжайте вращение до тех пор, пока стопорный штифт "щелкает" или фиксирующий ползунок зафиксируется. 5. Выполните проверку «отвода назад», чтобы убедиться, что крышка не может вращаться в противоположном направлении, не нажимая на защелку.

Контрольный список технического обслуживания

• Ежемесячная проверка: Проверьте наличие защитной цепочки (которая предотвращает потерю колпачка при отсоединении).
• Смазка: Нанесите пищевой силиконовый спрей на стопорный штифт и поверхности выступов, чтобы предотвратить «заедание» из-за накопления минералов из жесткой воды.
• Замена прокладки: Прокладки следует заменять каждые от 2 до 5 лет , или сразу же, если на них появляются признаки затвердевания (деформация при сжатии).

Роль цепочки безопасности

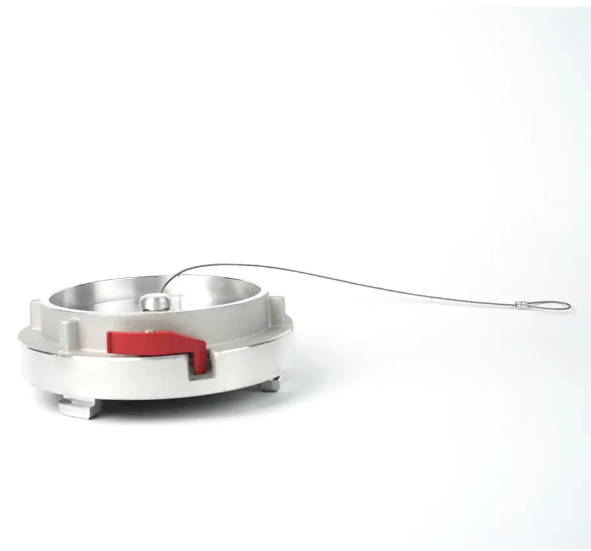

Большинство запорных заглушек Storz оснащены прочной цепочкой из оцинкованной или нержавеющей стали. Это не просто удобная функция; это безопасность и эксплуатационная необходимость. При тушении городских пожаров отсутствие цепи часто приводит к потере или краже колпачков, в результате чего гидрант или стояк становятся уязвимыми для засорения. Цепь, как правило, Длина от 300 до 500 мм. и крепится к основному корпусу клапана или трубы с помощью прочного кольца. Это гарантирует, что запорный колпачок всегда доступен для немедленного повторного закрытия после использования.

Краткое изложение преимуществ

Таким образом, Запорная заглушка Storz является важнейшим компонентом любой системы, использующей стандарт быстрого подключения Storz. Его основные преимущества включают в себя:

• Устойчивость к вибрации: Механический замок предотвращает случайное отсоединение в условиях высокой нагрузки.
• Предотвращение утечек: Прокладки высокой степени сжатия обеспечивают нулевую утечку при давлении до 16 Бар.
• Операционная эффективность: Бесполая конструкция позволяет быстро подключать/отсоединять, не беспокоясь об ориентации резьбы.
• Долговечность: Аvailable in various alloys to combat corrosion, wear, and mechanical impact.

Будь то защита городской противопожарной инфраструктуры или герметизация вакуумной цистерны, запирающая заглушка остается золотым стандартом безопасного и надежного гидравлического затвора.
