Как проверить исправность переходных муфт?

Чтобы проверить, есть ли переходная муфта неисправен, Систематически проверяйте его на наличие физических повреждений, целостность уплотнений, работу запорного механизма и герметичность под давлением. .Большинство неисправностей можно выявить путем сочетания визуального осмотра, ручного функционального тестирования и контролируемого испытания под давлением перед возвратом муфты в эксплуатацию.

Понять, что Переходные муфты Делайте и где они терпят неудачу

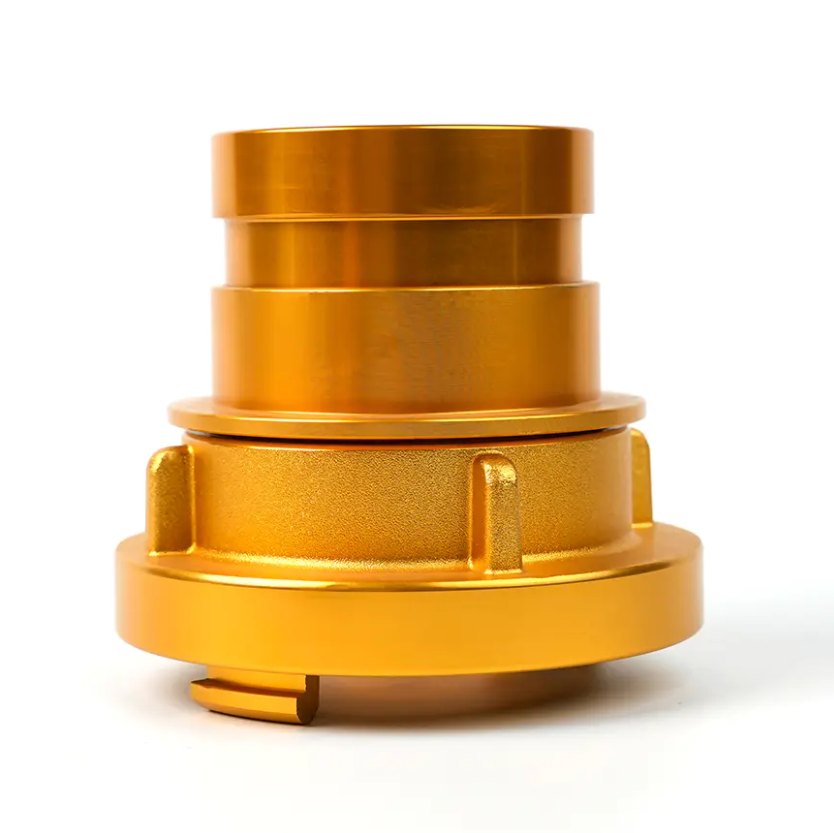

Переходные муфты представляют собой переходные фитинги, которые позволяют соединить два разных стандарта муфт без модификации какого-либо подключенного компонента. Общие типы включают:

• С немецкого на Шторц (мужской/женский) — осуществляет преобразование между немецким стандартом мгновенного сцепления и симметричной системой сцепления Storz.
• Немецкий для лесного хозяйства — соединяет стандартные немецкие муфты с фитингами лесных пожарных рукавов.
• с немецкого на немецкий — стандартная немецкая муфта, дополненная дополнительным самоблокирующимся механизмом фиксации.
• Немецкий на Фланец — соединяет шланговые муфты немецкого стандарта с фланцевыми входами труб или оборудования.
• Немецкий на Многозубый — соединяет немецкие соединительные системы с многозубыми фитингами в виде кулачка и паза.
• Мужчина от Шторца к женщине Шторц / Шторц к Лесному хозяйству — перенастраивается между вариантами Storz или со Storz на стандарты лесозаготовительных шлангов.

Поскольку переходные муфты соединяют две разные механические системы, они подвергаются нагрузкам при обе точки подключения одновременно . Наиболее распространенными местами повреждений являются уплотнительная прокладка, стопорные зубья или выступы, корпус (особенно в переходной зоне между стандартами) и отделка внешней поверхности, что может указывать на коррозию или ударное повреждение.

Пошаговая процедура визуального осмотра

Начинайте каждую проверку с тщательного визуального осмотра при достаточном освещении. Этот шаг ничего не стоит и выявляет большинство очевидных неисправностей еще до начала функционального тестирования.

Осмотрите соединительный корпус

• Ищите трещины, переломы или расколы в корпусе, особенно вокруг проушин, проушин и переходного выступа между двумя соединительными стандартами.
• Проверьте вмятины или деформация от удара — даже незначительное искривление корпуса может помешать правильному прилеганию муфты к ответному фитингу.
• Осмотрите поверхность на наличие коррозия, точечная коррозия или сильное окисление . На алюминиевых муфтах белые порошкообразные отложения (оксид алюминия) указывают на попадание влаги и ускоренное разрушение поверхности. На латунных муфтах зеленая патина в местах с ямками указывает на риск обесцинкования.
• Подтвердите, что тело имеет отсутствие видимых ремонтов сварных швов, заплат или несанкционированных модификаций — это основания для немедленного отказа.

Осмотрите запирающие выступы и зубья.

• Изучить все запирающие выступы, ушки или кулачковые зубья для сколов, закруглений или растрескивания. Изношенные профили наконечников являются одной из основных причин случайного рассоединения под давлением.
• На интерфейсах типа Storz убедитесь, что полукруглые запирающие выступы симметричны и не деформированы. . Асимметричный износ указывает на то, что муфта неоднократно подключалась под углом, что приводило к неравномерной нагрузке на один выступ.
• На самоблокирующихся адаптерах немецкого типа проверьте Запирающая пружина или механизм зажима присутствуют, целы и правильно установлены. . Отсутствующая или погнутая пружина помешает включению функции самоблокировки.

Осмотр уплотнительной прокладки

• Снимите прокладку, если она доступна, и осмотрите ее на предмет остаточная деформация при сжатии (постоянное сплющивание), растрескивание, затвердевание, набухание или повреждение при экструзии .
• Прокладка, сжатая снизу 70% от первоначальной толщины следует считать устаревшим и заменить, поскольку он больше не будет обеспечивать достаточную силу уплотнения.
• Проверьте, что прокладка полностью и равномерно садится в паз ни одна часть не перекручена, не свернута вдвое и не отсутствует в посадочном канале.
• Убедитесь, что материал прокладки совместим с перевозимой жидкостью — прокладки из EPDM являются стандартными для применения в системах водоснабжения и пожаротушения; Для жидкостей на нефтяной основе требуются прокладки из NBR (нитрил).

Функциональное тестирование: вовлечение, ротация и выпуск

После визуального осмотра проверьте механическую работу муфты, состыковав ее с соответствующим ответным фитингом. Это испытание подтверждает, что муфта выполняет свою основную работу — соединение и удержание двух фитингов вместе — до приложения давления.

1. Тестовое взаимодействие — вручную подсоедините адаптер к ответному штуцеру. Соединение должно зафиксироваться плавно и без чрезмерной силы . Сопротивление, заедание или необходимость принудительного соединения муфты указывают на перекос, деформацию или несоответствие размеров.
2. Тестовая блокировка — после соединения попытайтесь разъединить две половинки в осевом направлении, не отпуская фиксатор. При правильно функционирующей муфте осевое разделение не должно быть возможным пока запирающий механизм включен. Любой осевой люфт более 1–2 мм под действием ручного усилия указывает на изношенную или поврежденную геометрию замка.
3. Тестовая ротация (типы Storz) — Муфты типа Storz должны вращаться по всей дуге фиксации (обычно от 30° до 40° ) без прилипания, шлифования или необходимости чрезмерного крутящего момента. Тугое вращение или вращение с песком указывает на загрязнение, коррозию или повреждение поверхностей проушин.
4. Тестовый выпуск — расцепите муфту и убедитесь, что она разъединяется чисто. Муфта, для расцепления которой требуется чрезмерное усилие или которая частично заедает, может иметь деформированные выступы или вздутую прокладку, создающую помехи.
5. Проверьте зазор между сиденьями — при полном зацеплении осмотрите поверхность сопряжения между двумя поверхностями муфты. Должно быть нет видимого зазора по окружности . Неровный или частично открытый торцевой зазор указывает на то, что прокладка или уплотнительные поверхности не полностью соприкасаются, что приведет к утечке под давлением.

Испытание под давлением для подтверждения герметичности

Муфта, прошедшая визуальный и функциональный осмотр, все равно должна пройти испытание под давлением перед возвращением в эксплуатацию в критически важных приложениях, таких как пожаротушение, гидравлическая передача или технологические линии, находящиеся под давлением. Испытание под давлением является единственным точным методом подтверждения целостности уплотнения в рабочих условиях.

Процедура гидростатических испытаний

• Подсоедините переходную муфту к закрытому испытательному узлу, используя соответствующие заглушки или коллектор испытательного стенда.
• Полностью заполните узел водой, выпустив весь воздух, затем создайте давление до В 1,5 раза превышает номинальное рабочее давление муфты. — обычно 15–25 бар для стандартных муфт пожарных шлангов.
• Удерживайте испытательное давление не менее 60 секунд и проверьте все интерфейсы, корпус муфты и зону прокладки на предмет утечки, капель или падения давления на манометре.
• Любое падение давления или видимая влага. на поверхности или корпусе муфты считается отказом при испытаниях — муфту необходимо разобрать, выявить неисправность и отремонтировать компонент с использованием новой прокладки или полностью заменить.

Распространенные типы неисправностей и их вероятные причины

Интервалы проверок и рекомендации по техническому обслуживанию

Регулярные плановые проверки гораздо более эффективны, чем реактивный поиск неисправностей после возникновения неисправности. Рекомендуемая частота проверок зависит от применения и окружающей среды:

• После каждого использования — при пожаротушении или реагировании на чрезвычайные ситуации визуально проверяйте каждое соединение адаптера после каждого развертывания. Прежде чем возвращать оборудование в готовое состояние, проверьте его на предмет ударных повреждений, состояния прокладок и износа проушин.
• Каждые 6 месяцев — провести полную визуальную, функциональную проверку и проверку давления всех переходных муфт, находящихся в резерве. Такие стандарты, как DIN 14811 (для немецких противопожарных муфт), рекомендуют проводить испытания как минимум два раза в год.
• После любого удара или падения — Всегда проверяйте переходную муфту, которая упала на твердую поверхность или подверглась удару оборудованием, даже если видимых повреждений не обнаружено. Скрытые трещины в литейных сплавах могут быть незаметны снаружи, но разрушаются под давлением.
• Ежегодная замена прокладки — при интенсивном использовании или хранении на открытом воздухе заменяйте прокладки по фиксированному ежегодному графику, независимо от их внешнего состояния. Материал прокладки (особенно EPDM и NBR) разрушается под воздействием ультрафиолета, озона и термоциклирования, даже когда он не используется.

После очистки слегка смажьте поверхности выступов и прокладку совместимой смазкой (силиконовая смазка для прокладок из EPDM; вазелин не рекомендуется, так как он разрушает резиновые прокладки). Храните переходные муфты в сухом месте, вдали от ультрафиолетового излучения и паров химикатов, чтобы максимально увеличить срок службы между проверками.

Когда заменять, а не ремонтировать Переходная муфта

Не все неисправности подлежат ремонту. Некоторые условия требуют немедленного вывода из эксплуатации и полной замены переходной муфты независимо от стоимости:

• Любая трещина в корпусе муфты — трещины распространяются под давлением и не могут быть надежно заварены или заделаны в муфтах, несущих давление.
• Повреждения выступов или зубьев, выходящие за пределы незначительного износа — сколы, трещины или сильно закругленная геометрия выступа не подлежит восстановлению и приведет к ненадежной фиксации.
• Толщина стенки кузова уменьшена за счет коррозии — если питтинг проник более чем на 20 % номинальной толщины стенки , структурная целостность под давлением не может быть гарантирована.
• Не держит давление после замены прокладки — если муфта продолжает протекать после установки новой правильно установленной прокладки, вероятно, уплотняющая поверхность корпуса повреждена и корпус муфты необходимо заменить.
• Неизвестная история обслуживания или срок службы истек. - переходные муфты, не имеющие отслеживаемых записей о проверках, или муфты, срок службы которых превышает рекомендованный производителем (обычно 10–15 лет для алюминиевых противопожарных муфт), следует вывести из эксплуатации независимо от внешнего состояния.
