Какие типы муфт Storz существуют?

Муфты Storz (также известные как муфты с кулачковым замком или немецкие быстроразъемные соединения) представляют собой быстроразъемные соединения, широко используемые в противопожарной защите, водоподготовке, химической, сельскохозяйственной и промышленной транспортировке жидкостей благодаря простоте эксплуатации, надежному соединению и высокой взаимозаменяемости. Они состоят из двух идентичных фитингов типа «захват», герметичное соединение которых достигается простым вставлением и поворотом (обычно на 120° или 90°) без необходимости использования дополнительных запирающих механизмов, что значительно повышает эффективность и безопасность.

Классификация муфт Storz

Хотя основная конструкция и принцип работы Муфта Шторц унифицированы, то есть быстрая фиксация достигается за счет захватов (или ушек) и соответствующих кулачковых конструкций, но их все равно можно классифицировать по-разному в зависимости от формы соединения и материалов для удовлетворения различных потребностей в транспортировке жидкости.

1. Классификация по концу соединения (наиболее распространенный тип)

Это наиболее важный метод классификации, определяющий способ соединения муфт Storz с другим оборудованием или трубопроводами:

Шланговая муфта Storz:

Приложения: Используется для прямого подключения Муфта Шторц для пожарных, промышленных или сельскохозяйственных ирригационных шлангов.

Особенности: Обычно включает хвостовик шланга (хвостовик), прикрепленный к шлангу с помощью хомута или зажима, и является основным компонентом систем подключения жидкости.

Резьбовая муфта Storz:

Применение: Используется для соединения муфт Storz со стандартными резьбами на входе и выходе труб, клапанов или насосов.

Типы: Разделены на муфты с внутренней и наружной резьбой. Общие стандарты резьбы включают BSP, NPT и т. д. Этот тип является ключом к обеспечению быстрого преобразования и системной интеграции.

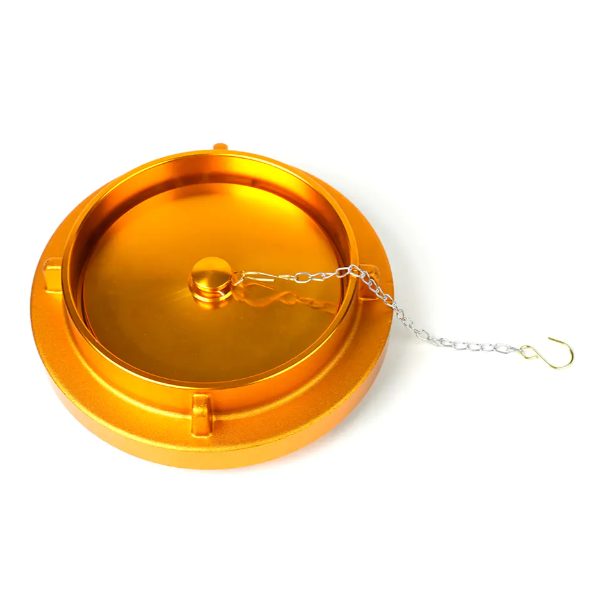

Заглушка/заглушка Storz:

Применение: Используется для герметизации неиспользованных Муфта Шторц выпускные отверстия или концы шлангов, чтобы предотвратить утечку жидкости или попадание загрязнений в жидкостную систему.

Особенности: Оснащен уплотнительным кольцом для надежной герметизации.

2. Классификация по материалу

Коррозионная стойкость и долговечность муфт Storz зависят, прежде всего, от материалов их изготовления, что напрямую влияет на их применение в конкретных средах:

Соединения Storz из алюминиевого сплава:

Особенности: Легкий, экономичный и с хорошей устойчивостью к коррозии.

Применение: Чаще всего встречается в противопожарном оборудовании, очистке воды и транспортировке промышленных жидкостей.

Латунные/бронзовые муфты Storz:

Особенности: Высокая прочность, коррозионная стойкость, устойчивость к высоким температурам и искростойкость.

Применение: Подходит для морской среды, нефтегазовой промышленности, а также для применений, требующих повышенной долговечности.

Соединения Storz из нержавеющей стали:

Особенности: Отличная стойкость к химической коррозии и высокая прочность.

Применение: Широко используется в отраслях с чрезвычайно высокими требованиями к гигиене и совместимости сред, таких как химическая, пищевая и фармацевтическая промышленность.

Муфта Шторцs made of polypropylene (PP) or nylon and other plastics:

Особенности: Чрезвычайно легкий вес, отличная химическая стойкость и низкая стоимость.

Область применения: Сельскохозяйственное орошение, очистка воды под низким давлением и транспортировка некоторых специальных химикатов.

Технические характеристики и взаимозаменяемость

Ключевой характеристикой муфт Storz является их взаимозаменяемость. Их характеристики определяются не диаметром трубы, а расстоянием между выступами (или расстоянием между кулачками). При условии, что расстояние между наконечниками одинаковое, можно соединять между собой муфты Storz разных производителей и с разными типами концов (например, шланговые фитинги и заглушки).

Обычное расстояние между когтями включает:

• 52 мм (размер D, для шлангов DN25/DN32)
• 66 мм (размер C, для шлангов DN38/DN50)
• 89 мм (размер B, для шлангов DN65)
• 133 мм (размер А, для шлангов DN100/DN110)



Чтобы выбрать подходящую муфту Storz, сначала определите необходимый размер (расстояние между захватами), чтобы обеспечить соединение. Во-вторых, исходя из свойств, давления и температуры транспортируемой среды, выберите наиболее подходящий материал (например, алюминий, нержавеющая сталь) и тип соединения (например, хвостовик шланга или резьба). Муфты Storz идеально подходят для обеспечения эффективных и безопасных соединений, будь то аварийные противопожарные соединения или повседневное управление промышленными жидкостями.
