Как использовать адаптеры Storz?

Что такое адаптеры Storz?

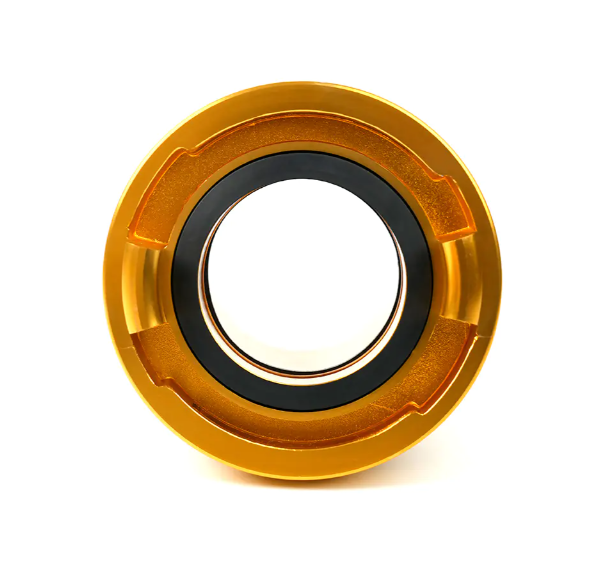

Адаптеры Шторц , также известные как разъемы Storz или быстроразъемные соединения Storz, представляют собой высокоэффективную систему соединений, широко используемую в пожарной безопасности, промышленности и сельском хозяйстве. Их основной особенностью является уникальная конструкция наконечников (обычно от двух до трех), что делает процесс подключения исключительно быстрым и простым. В отличие от традиционных резьбовых разъемов, разъемы Storz просто требуют совмещения двух разъемов, вставления их внутрь, а затем осторожного вращения, чтобы зафиксировать их на месте, обеспечивая бесшовное герметичное соединение.

Основная функция адаптеров Storz — выступать в качестве адаптеров, соединяя или преобразуя разъемы различных стандартов и типов. Они решают проблемы соединения между ранее несовместимыми интерфейсами и являются ключевым компонентом для достижения совместимости оборудования.

Как работают адаптеры Storz?

Адаптеры Storz работают по принципу «нажми и удерживай»:

Выравнивание: Совместите выступы и пазы двух соединяемых разъемов (например, штекера Storz и гнезда Storz или адаптера Storz со стандартным разъемом Storz).

Нажмите: Полностью сдвиньте уплотнительные поверхности обоих разъемов вместе. Внутри соединителя обычно имеется уплотнительная прокладка для обеспечения плотного уплотнения.

Поворот: Поверните любой разъем (или используйте специальный гаечный ключ) примерно на 120 градусов (одну треть оборота) по часовой стрелке, пока выступы полностью не войдут в зацепление и не зафиксируются на месте.

Этот механизм быстрой фиксации делает его идеальным для шлангов высокого давления и систем подачи жидкости.

Как соединить разные стандартные разъемы с помощью адаптеров Storz?

Основная ценность использования адаптеров Storz заключается в их функции преобразования, обеспечивающей совместимость между различными системами:

1. От Storz к резьбовым соединениям (например, BSP или NPT)

Если вам необходимо подсоединить соединитель пожарного шланга со стандартным штуцером Storz к насосу или гидранту с резьбовым выходом, вам понадобится переходник Storz-на резьбу:

Выберите правильный адаптер: Убедитесь, что один конец адаптера имеет правильный размер Storz (например, DN50/2 дюйма), а другой конец имеет соответствующую спецификацию резьбы (например, внутренняя резьба BSP 2 дюйма).

Подключение резьбового конца: Оберните резьбовой конец адаптера уплотнительной лентой (например, тефлоновой лентой) и вкрутите его в резьбовой порт целевого оборудования (насоса или гидранта).

Подключение конца Storz: Вставьте соединитель пожарного шланга Storz в порт Storz адаптера, а затем поверните, чтобы зафиксировать его.

2. Соединение фитингов Storz разных размеров.

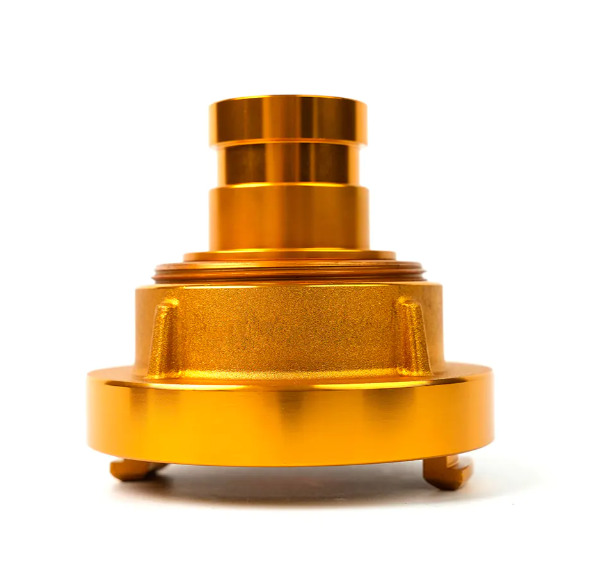

Если ваше оборудование и шланг имеют фитинги Storz разных размеров, вам понадобится переходник Storz для уменьшения/увеличения:

Подключение конца большего размера: Подсоедините конец адаптера Storz большего размера к соответствующему фитингу большего размера и зафиксируйте его.

Подключение конца меньшего размера: Вставьте фитинг Storz меньшего размера на шланге в порт меньшего размера адаптера, а затем поверните, чтобы зафиксировать его.

3. Подключение к другим стандартам быстрого соединения (например, фланцам или камлокам)

Для некоторых промышленных применений может потребоваться подключение соединителей Storz к другим стандартным фитингам, таким как камлокы или фланцы. В этом случае вам понадобится переходник Storz-Camlock или переходник Storz-Flange. Процедура работы аналогична резьбовым соединениям, соединяющим две системы через адаптер.

Преимущества и меры предосторожности при использовании адаптеров Storz

Преимущества:

• Быстрое подключение: Быстрая работа экономит драгоценное время при реагировании на чрезвычайные ситуации и промышленном производстве.
• Высокая надежность: Надежно запирается, отличная герметизация, выдерживает высокое давление.
• Универсальность: В качестве адаптера он легко подключается к различным стандартным разъемам, повышая эффективность использования оборудования.



Меры предосторожности:

• Соответствие размера: Соединители Storz доступны в различных номинальных диаметрах (например, DN50, DN65, DN100). При использовании адаптеров Storz убедитесь, что размер адаптера Storz соответствует существующему разъему Storz.


• Уплотнительные прокладки: Убедитесь, что уплотнительные прокладки целы и правильно установлены; это имеет решающее значение для герметичных соединений.


• Техническое обслуживание: Регулярно проверяйте наконечники соединителя и переходника пожарного шланга на предмет износа или повреждений, чтобы обеспечить безопасное и надежное соединение.



Правильно выбирая и используя Адаптеры Шторц , вы можете эффективно и безопасно подключить различное оборудование для перекачки жидкости, обеспечивая выдающуюся производительность как при пожаре, так и при повседневной промышленной эксплуатации.
