Легко ли установить муфту VIC?

В современной трубопроводной технике муфта VIC (Соединитель Vicley Grooved Connector) стала предпочтительным выбором для противопожарной защиты, систем отопления, вентиляции и кондиционирования воздуха и промышленных трубопроводных сетей благодаря своей превосходной эффективности установки и надежным герметизирующим свойствам. По сравнению с традиционными сварными или фланцевыми соединениями процесс установки муфт VIC действительно очень прост и быстр. Благодаря конструкции с механическими канавками монтажникам не нужно выполнять огневые работы; соединение может быть выполнено с использованием только основных аппаратных средств. По инженерным данным, использование рифленых фитингов позволяет сократить время работ примерно на 50–70 % по сравнению с традиционными методами сварки, что делает их весьма конкурентоспособными в проектах со сжатыми сроками.

Как осуществляется структурное проектирование Муфта ВИК упростить процесс установки?

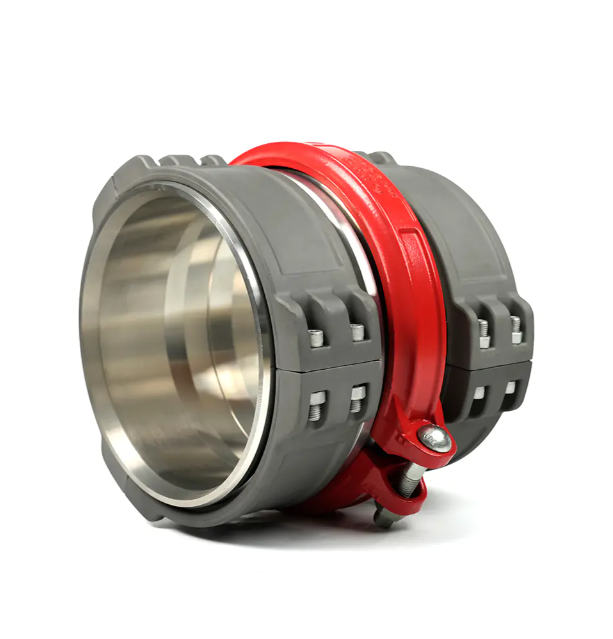

Муфта VIC была разработана для упрощения операций на месте. Его основные компоненты включают пару металлических корпусов, резиновое уплотнительное кольцо C-типа и два набора высокопрочных болтов.

Никакой сложной предварительной обработки не требуется: перед установкой муфты VIC необходимо обработать только канавку стандартной глубины на конце трубы. Этот метод физического соединения исключает громоздкие операции по снятию фаски, предварительному нагреву и проверке после сварки, необходимые при сварке.

Функция самовыравнивания: металлический корпус соединителя автоматически защелкивается в канавке на конце трубы во время затяжки, обеспечивая автоматическое выравнивание трубы за счет окружного давления корпуса. Это означает, что даже в слабоосвещенных или ограниченных пространствах обычные специалисты смогут аккуратно выполнить установку.

Сравнение скорости установки между методами механического соединения и сварки

Чтобы наглядно продемонстрировать простоту установки муфты VIC, мы можем обратиться к среднему стандарту времени в отрасли монтажа труб.

Пример времени установки: Для соединения стальной трубы диаметром DN100 (4 дюйма) опытному сварщику обычно требуется от 30 до 45 минут для завершения сварки (включая время на подготовку и охлаждение). Установка Муфта ВИК В системе от установки уплотнительного кольца до затяжки болтов требуется всего от 3 до 5 минут.

Зависимость от инструмента. Для сварки требуются большие сварочные аппараты, газовые баллоны и специальные огнестойкие защитные материалы. Для установки муфты VIC требуется только ручной или электрический динамометрический ключ. Такая мобильность особенно выгодна в строительных колодцах или на высотных рабочих платформах, где доступ к крупногабаритному оборудованию невозможен.

Ключевые шаги и технические детали во время установки

Хотя муфта VIC проста в установке, соблюдение стандартизированных рабочих процедур имеет решающее значение для обеспечения отсутствия утечек в системе в течение длительного времени.

Уплотнительная смазка: это самый простой, но наиболее конструктивный шаг, который легко упустить из виду. Перед вставкой резинового кольца на уплотнительную кромку необходимо нанести специальную смазку. Это не только предотвращает появление складок на уплотнительном кольце во время установки, но также снижает трение, обеспечивая правильную посадку корпуса.

Стандарты затяжки болтов: При установке муфты VIC поочередно затягивайте болты с обеих сторон до тех пор, пока металлический корпус не достигнет контакта металла с металлом.

Визуальный осмотр: после установки инспекторы по качеству могут определить качество установки, просто визуально проверив, закрыты ли зазоры в корпусе разъема, без необходимости проведения ультразвукового или радиографического контроля, необходимого для сварки.

Гибкость муфты VIC в сложных строительных условиях

Помимо быстрой скорости установки, муфта VIC демонстрирует исключительную адаптируемость к сложным условиям на площадке.

Допуск отклонения угла: Гибкая муфта VIC допускает определенный угол отклонения (обычно от 1° до 3°) в месте соединения труб. Это значительно снижает сложность вторичных корректировок при осадке фундамента или нелинейной прокладке труб.

Всепогодное строительство. На сварочные работы сильно влияют погодные условия, что делает строительство невозможным во время дождя, снега или сильного ветра. Муфта VIC, как соединение для холодной обработки, не ограничена влажностью и температурой окружающей среды, обеспечивая нормальный процесс установки даже в очень холодных условиях, таких как -30°C.
