Как подключить муфту Storz?

Муфты Шторц , также известный как замок Камма или противопожарная муфта, представляет собой быстроразъемное устройство для водопроводных труб или шлангов, широко используемое в пожаротушении, промышленности и сельском хозяйстве. Благодаря простоте эксплуатации, быстрому подключению и надежному уплотнению муфта Storz играет жизненно важную роль в приложениях, требующих быстрого развертывания систем перекачки жидкости.

Как работает муфта Шторц

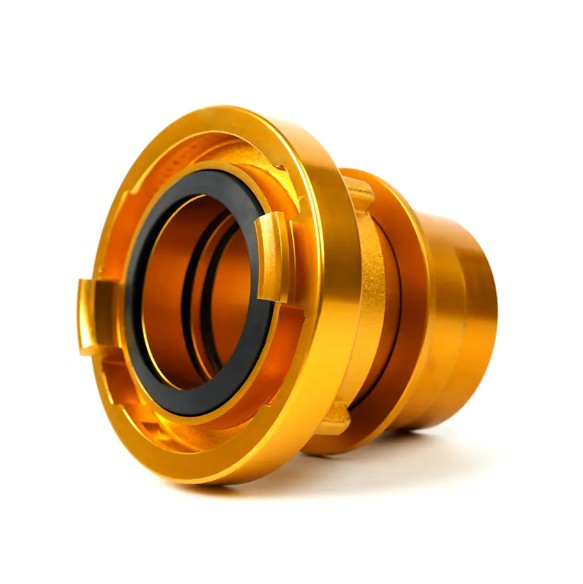

Муфты Шторц В основе конструкции лежит симметричная конструкция «коготь», также известная как муфта с проушинами. Это означает, что две одинаковые муфты можно соединить, не делая различий между штекерными и гнездовыми разъемами, что значительно упрощает полевые операции. Муфта блокируется при вращении, а внутреннее уплотнение (прокладка) обеспечивает герметичность.

Пошаговое руководство по подключению муфт Storz

Подготовка (Осмотр)

• Сначала убедитесь, что две подключаемые муфты Storz совпадают по размеру (например, резьбовой соединитель шланга) и номинальному диаметру (например, DN50, DN75).


• Убедитесь, что концы разъема чистые и не содержат песка или других посторонних веществ.


• Ключевой этап: Убедитесь, что уплотнение (прокладка/кольцо) в каждом разъеме не повреждено и установлено правильно. Уплотнение необходимо для обеспечения хорошей водонепроницаемости.



Выравнивание муфт

Совместите захваты (проушины) двух муфт Storz. Благодаря симметричной конструкции вам нужно лишь осторожно сдвинуть их вместе.

Вставьте и затяните (фиксируя)

• Сожмите два разъема вместе, пока их концы не соприкоснутся.


• n, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Обычно угол фиксации составляет примерно от 90 до 120 градусов. В некоторых случаях применения с большим диаметром или высоким давлением может потребоваться специальный ключ для облегчения вращения и обеспечения плотного соединения.



Финальная проверка (подтверждение соединения)

• Постарайтесь осторожно потянуть обе муфты, чтобы убедиться, что они не разъединились.


• Правильно подсоединенную муфту Storz невозможно легко разобрать или повернуть вручную. Это гарантирует, что муфта не ослабнет при перекачке жидкостей (например, воды или огнегасящей пены) под высоким давлением.



Факторы, связанные с обеспечением надежного соединения

В дополнение к соблюдению правильных процедур, чтобы обеспечить надежную Муфты Шторц подключения, необходимо также обратить внимание на следующие моменты:

• Прокладки/уплотнительные кольца: используйте уплотнения из правильного материала и размера. Изношенные, поврежденные или отсутствующие уплотнения являются основной причиной утечек.


• Варианты материалов: Муфты Storz доступны из алюминиевого сплава, латуни или нержавеющей стали. Выбор коррозионно-стойких и устойчивых к давлению материалов помогает продлить срок службы муфты и надежность соединения.


• Техническое обслуживание: Регулярно проверяйте и очищайте муфты Storz, особенно концевые фитинги шлангов, чтобы предотвратить влияние посторонних веществ на фиксацию и уплотнение.



Муфты Storz с их уникальным механизмом быстрого соединения обеспечивают эффективное и надежное решение для перекачки жидкости. Выполнение этих простых шагов всегда обеспечивает надежное соединение без утечек, обеспечивая безопасность критически важных процессов в пожаротушении и промышленности.
